Over dit artikel

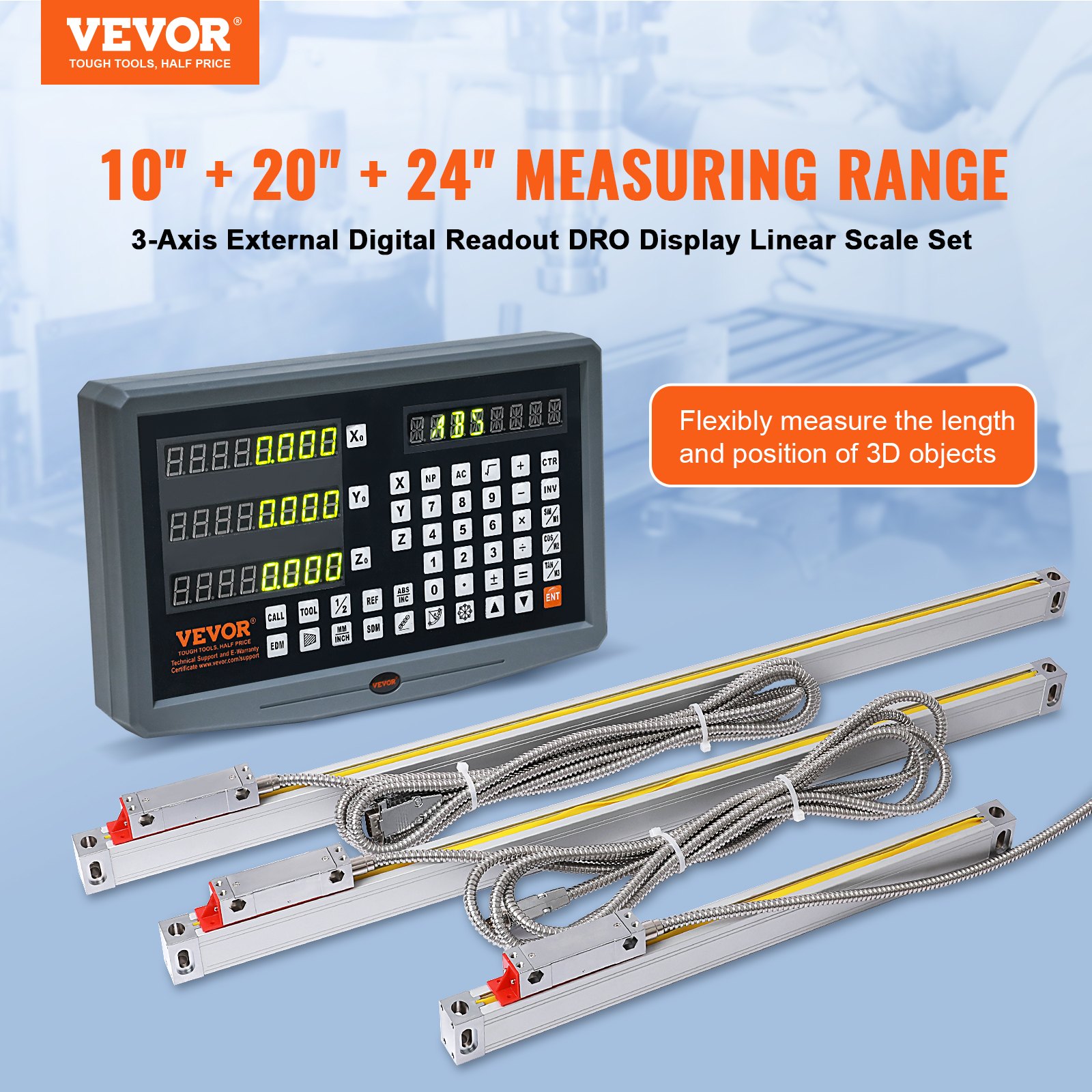

Reislengte 10'' + 20'' + 24'': Ervaar veelzijdigheid met onze 3-assige lineaire schaalset die drie reislengtes biedt: 10" (250 mm), 20" (500 mm) en 24" (600 mm). Pas de aan Vergemakkelijkt processen met hoge precisie, zoals omtrekboren.

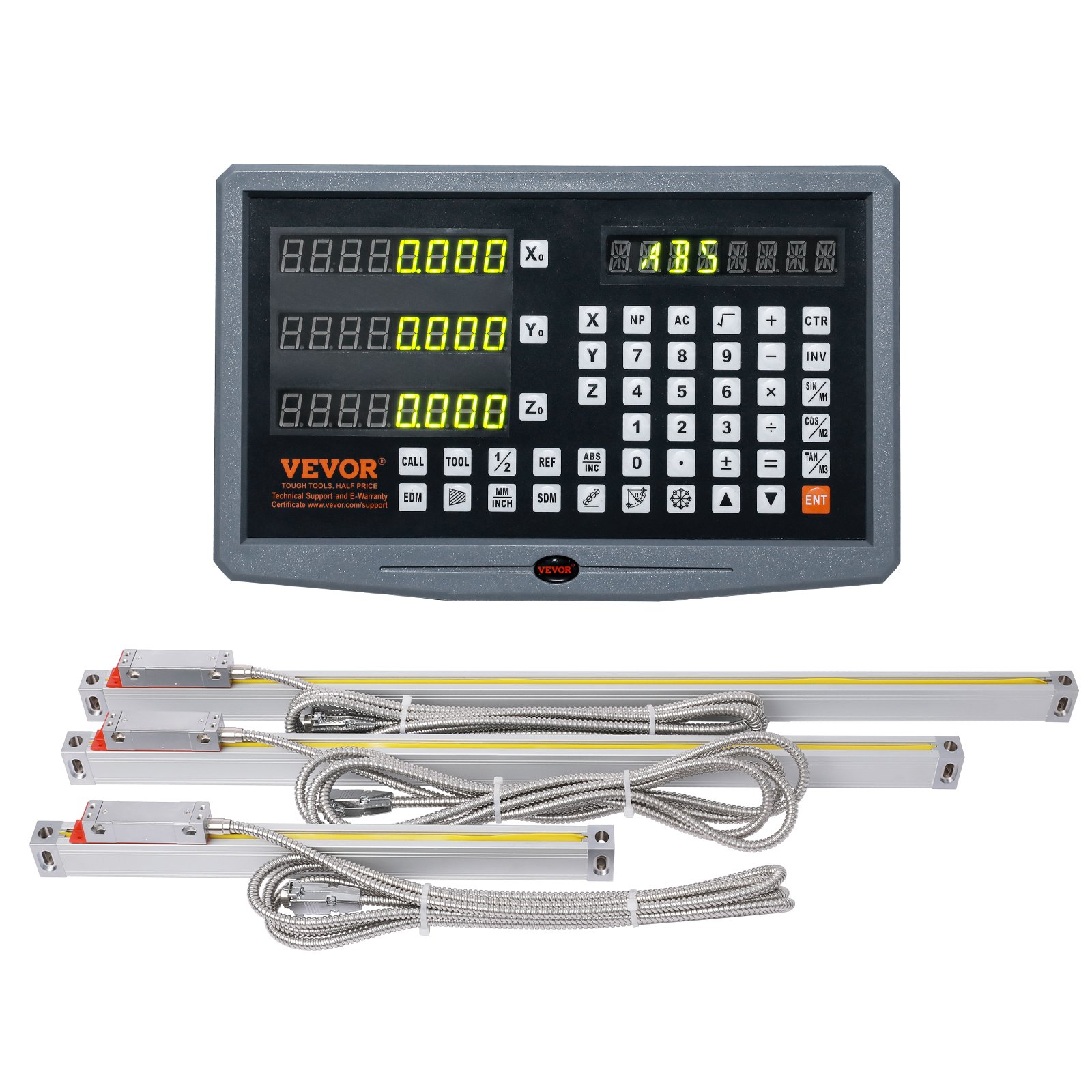

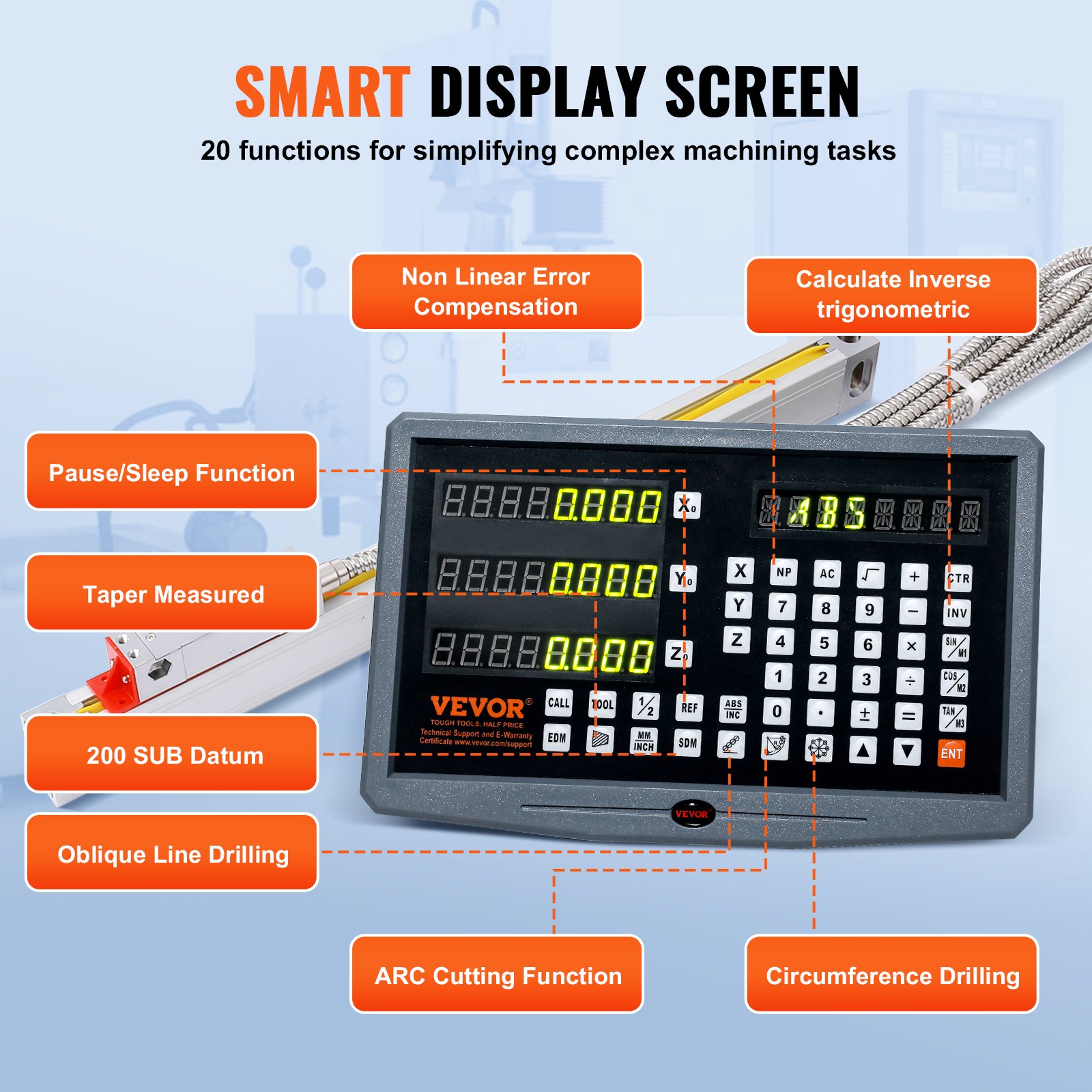

Multifunctioneel kristalhelder display: ons display biedt vele basis- en speciale functies om gemakkelijk te kunnen meten en positioneren. Basisfuncties omvatten standaard gegevensmeting, berekening, nulstelling, eenheidconversie, pauzepauze, uitschakelgeheugen, niet-lineaire foutcompensatie en meer. Speciale functies zijn onder meer de ARC-snijfunctie, omtrekboren, schuine lijnboren en inverse trigonometrische functieberekening.

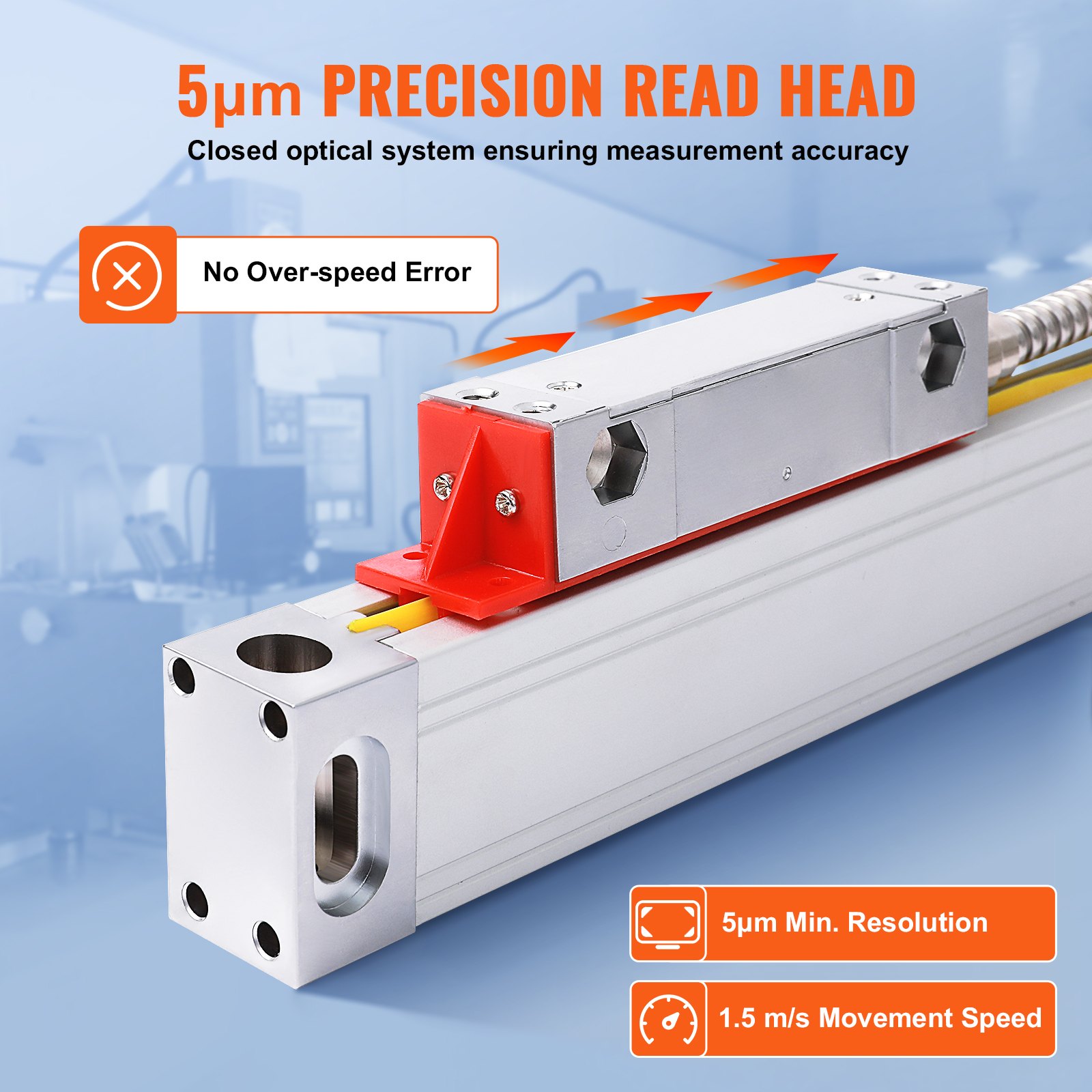

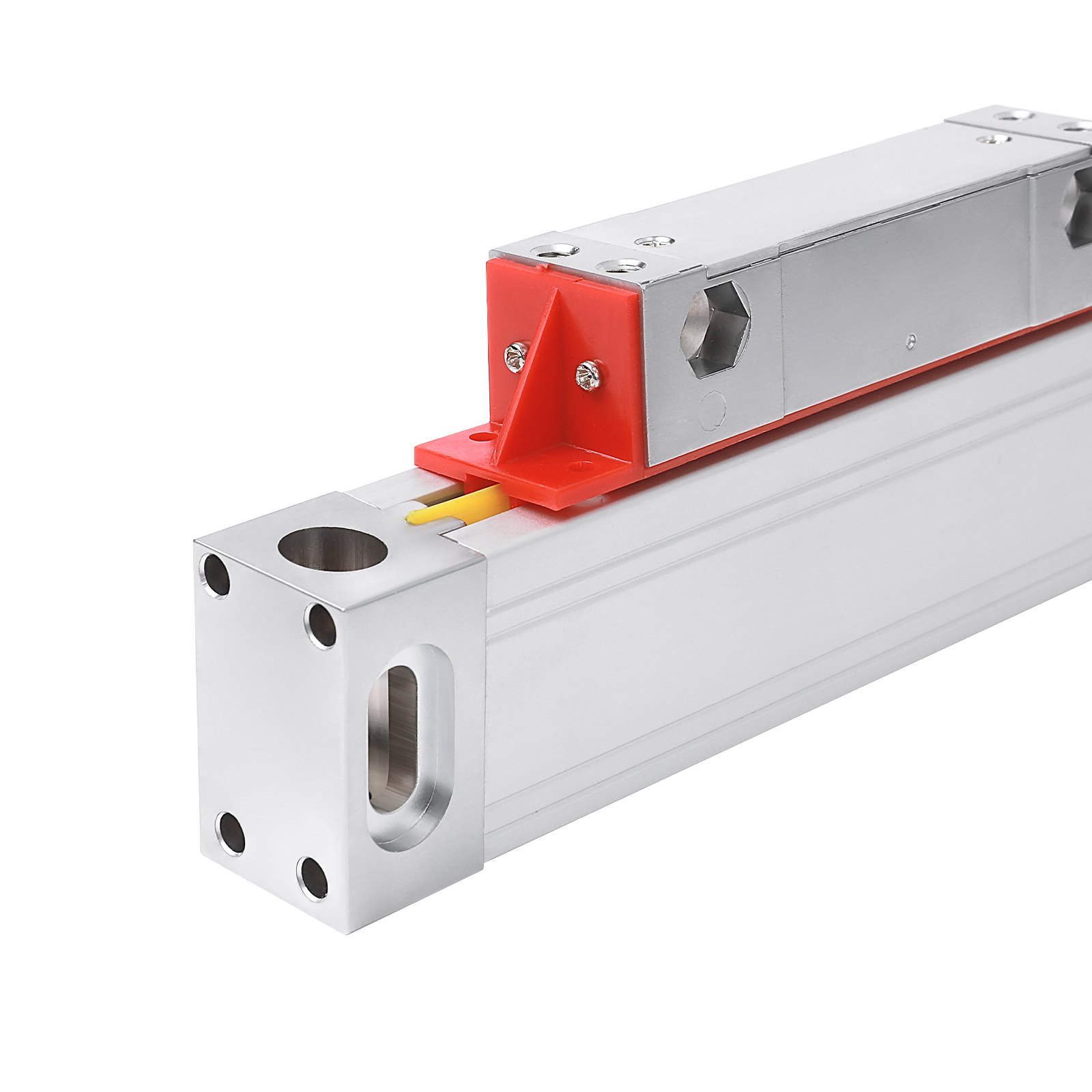

Nauwkeurige leeskop van 5 μm: onze lineaire schaal biedt een opmerkelijke minimale resolutie van 5 μm. Zelfs op het langste bereik van 24 inch (600 mm) heeft het een fout van slechts 0,004 inch (0,1 mm) bij standaard- en herhaalde metingen. Met een snelle bewegingssnelheid van de leeskop van 1,5 m/s laat hij geen ruimte voor fouten bij te hoge snelheid. Precisie opnieuw gedefinieerd waar elke micrometer telt.

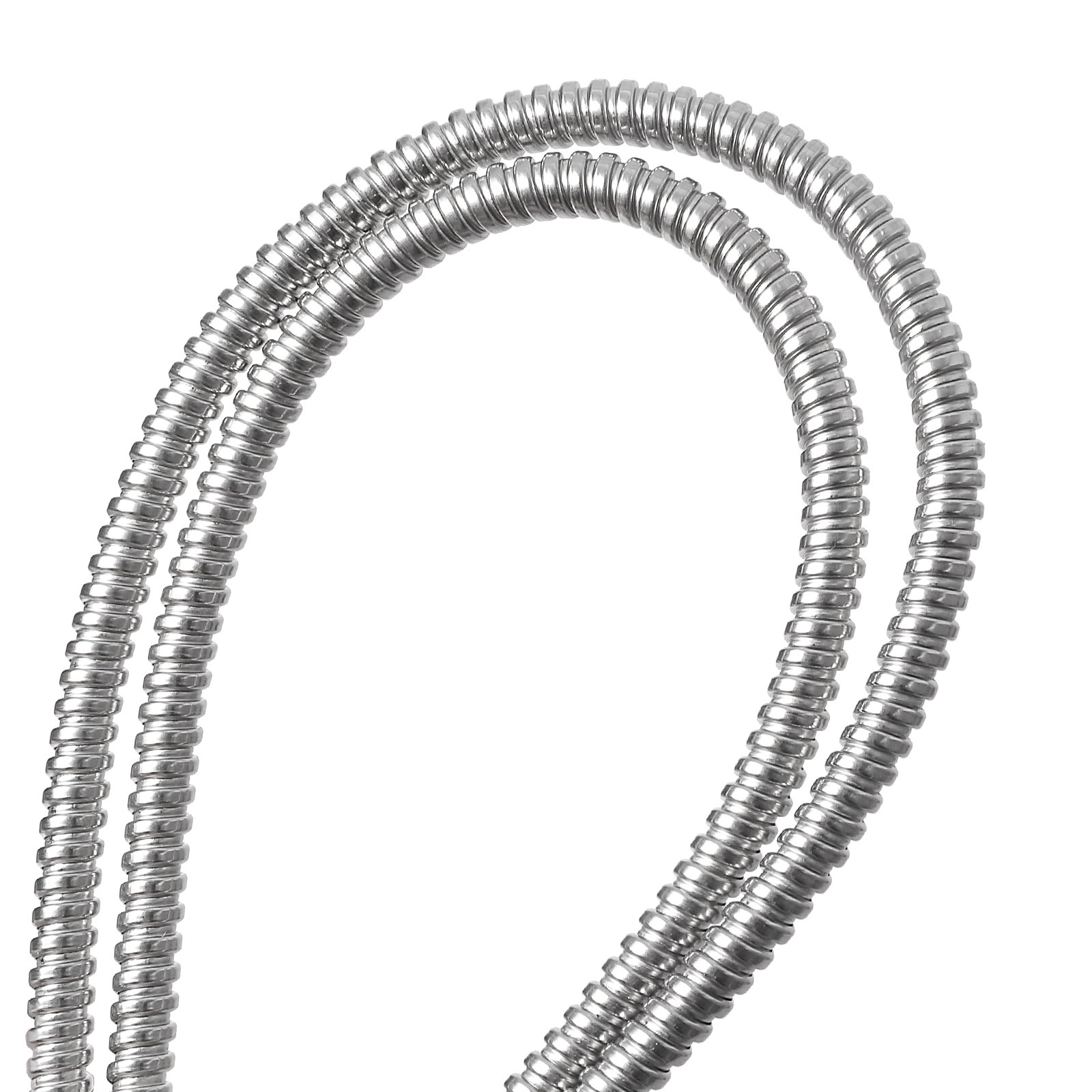

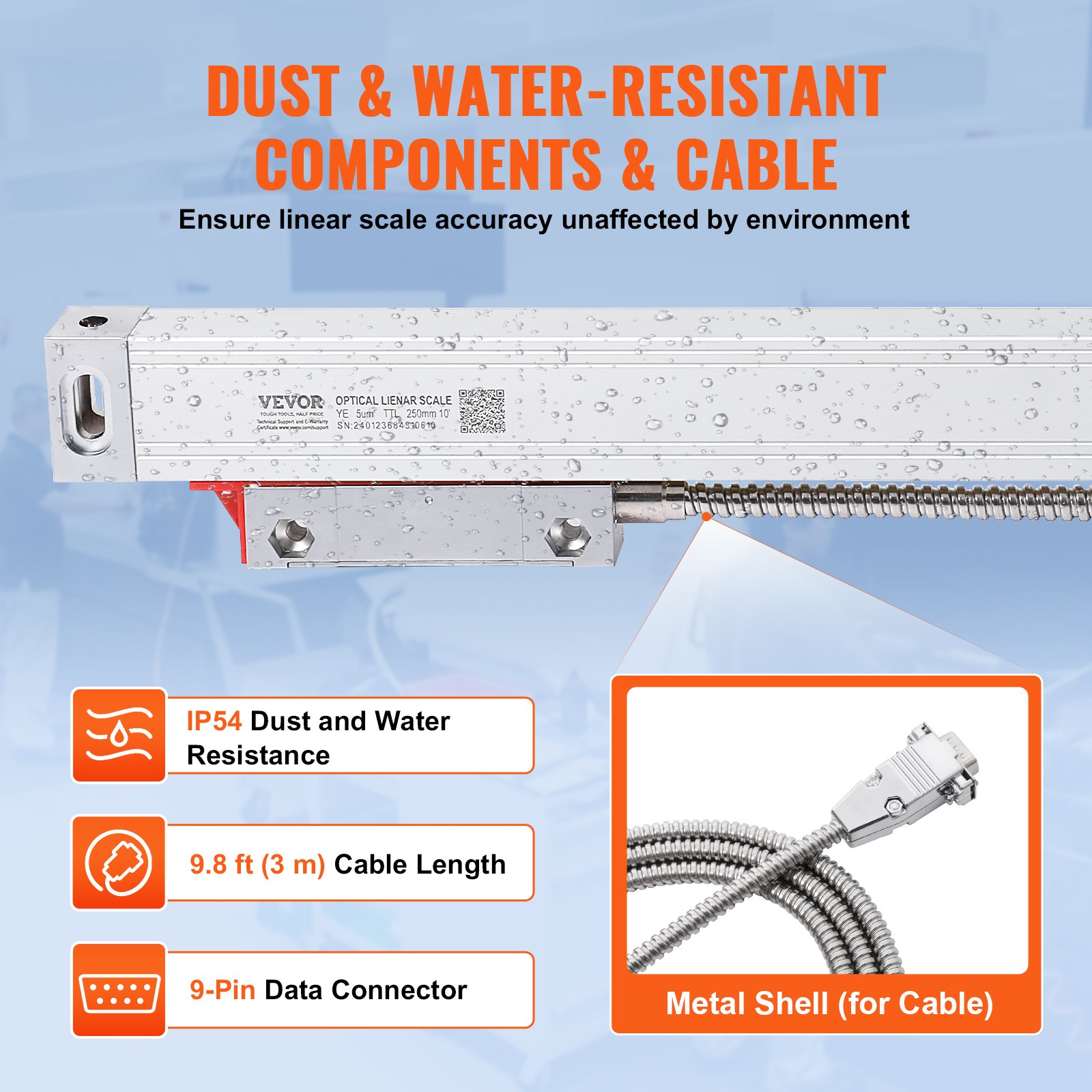

Bescherming tegen vuil en vloeistoffen: met een dubbellaagse smeerafdichting en versterkte optische glasbescherming bereikt onze lineaire schaal de IP54 stof- en waterdichte classificatie. Het voorkomt dat stof zich ophoopt en beschermt tegen spatten uit alle richtingen. De 3 meter lange signaalkabel is uitgerust met een 9-pins dataconnector en beschikt over meerdere lagen afgeschermde staaldraden en een zachte metalen behuizing die zorgt voor een uitstekende waterdichtheid en storingsbestendigheid.

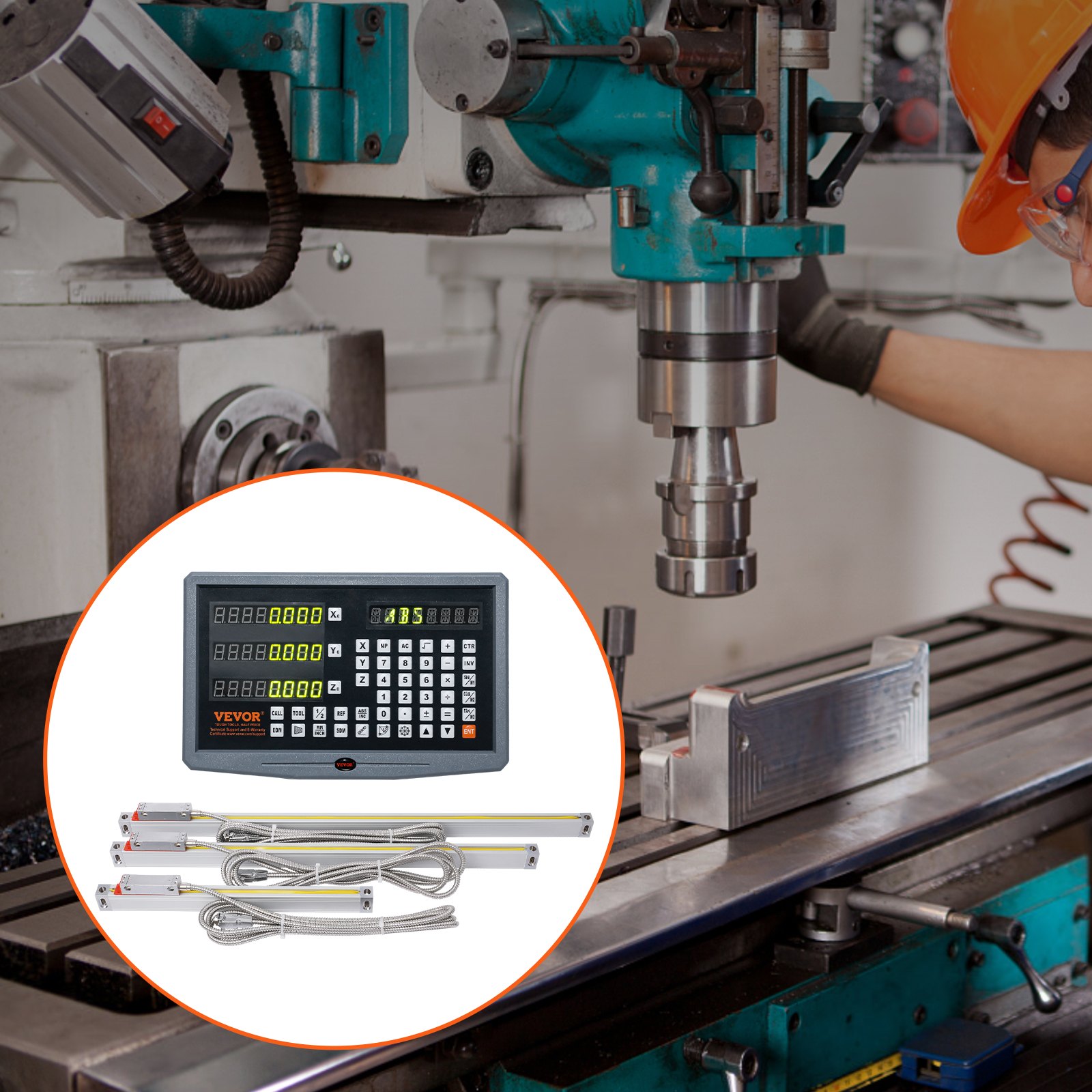

Verticale of horizontale installatie: onze lineaire schaal is ontworpen voor zowel verticale als horizontale installatie op verschillende werktuigmachines, waaronder snij- en boormachines. Zorg er bij het installeren van de weegschaal voor dat de hoogterichting evenwijdig is aan het montageoppervlak van de werkbank met een tolerantie van minder dan 0,1 mm. Houd er rekening mee dat bij installatie op onafgewerkte oppervlakken ringen aan de achterkant van de weegschaal moeten worden bevestigd voor stabilisatie. Uw precieze opstelling wordt kinderspel.

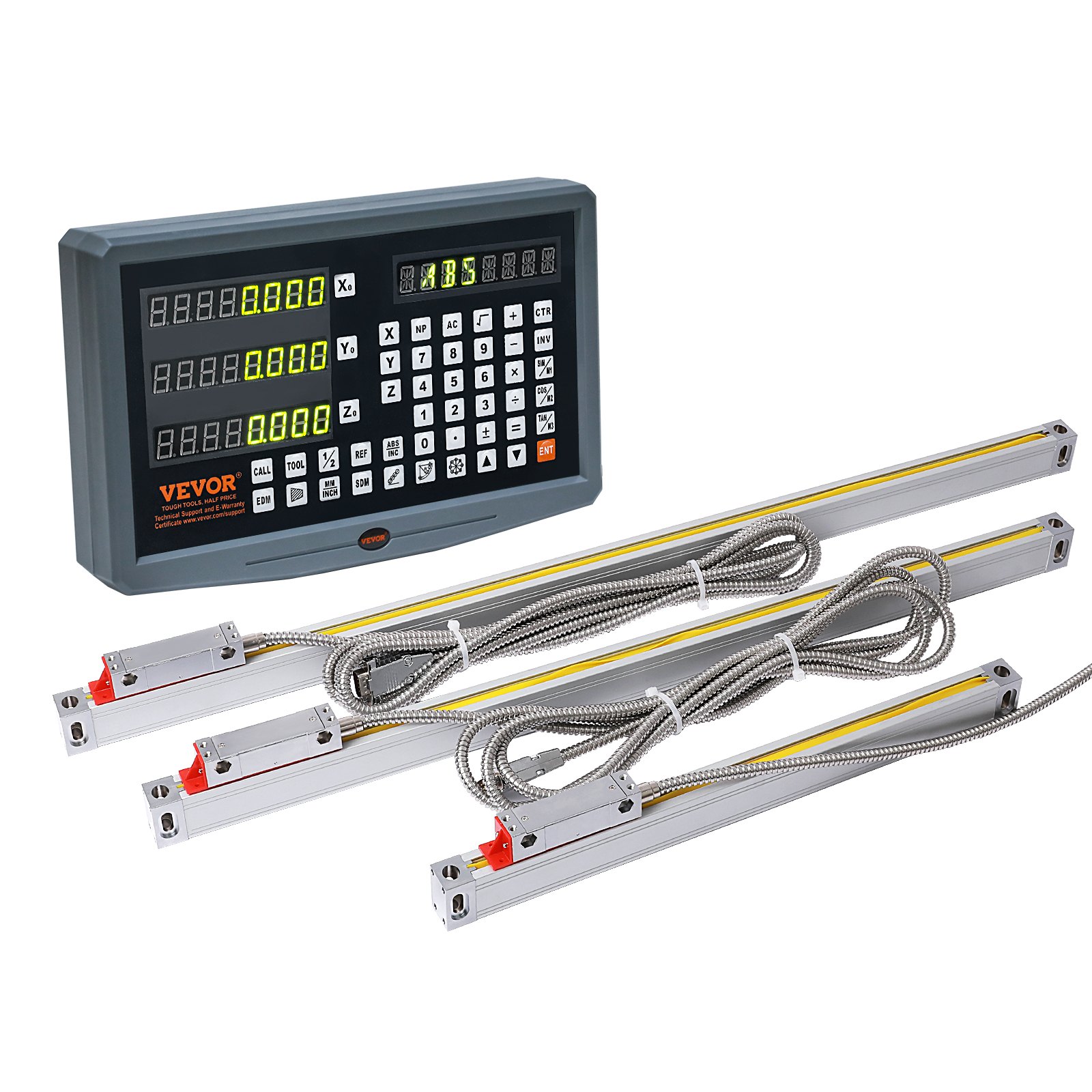

Onze 3-assige lineaire schaalset maakt voldimensionale metingen van complexe werkstukken met een resolutie van 10 μm mogelijk. Het beschikt over een snel reagerend display voor directe, nauwkeurige gegevens en 3 verplaatsingslengtes van 10"/250 mm, 20"/500 mm en 24"/600 mm. Precisie in 3D-bewerking.
Kies uit 3 reislengtes: 10 inch/250 mm, 20 inch/500 mm, 24 inch/600 mm. Als uw behoeften verder gaan dan uiterst nauwkeurige lengtemetingen op werktuigmachines en ook complexe taken omvatten zoals boogsnijden en diagonale lijnboren, dan is onze lineaire schaalset de juiste keuze voor u.
Ons beeldscherm vereenvoudigt de bediening met functies zoals ARC-snijfunctie en perimeterboren, terwijl de slaapfunctie en het uitschakelgeheugen ervoor zorgen dat uw instellingen en gegevens behouden blijven, zelfs wanneer u uw werkomgeving verlaat of in het geval van een stroomstoring.
Onze lineaire rasterschaal is het toonbeeld van meetprecisie. Met een resolutie van 5 μm, bliksemsnelle respons en real-time gegevensweergave op het scherm bereikt het verbazingwekkend lage fouten van slechts ±15 μm (0,0006 inch). Ervaar precisie als nooit tevoren.
Onze lineaire weegschaal beschikt over een uitgebreid stof- en waterdicht ontwerp en beschermt tegen omgevingsinvloeden die tot onnauwkeurigheid van gegevens kunnen leiden. In tegenstelling tot gewone enkellaagse afdichtingen heeft onze lineaire schaal een geoptimaliseerde dubbellaagse afdichting, waardoor de weerstand tegen invloeden van buitenaf toeneemt.

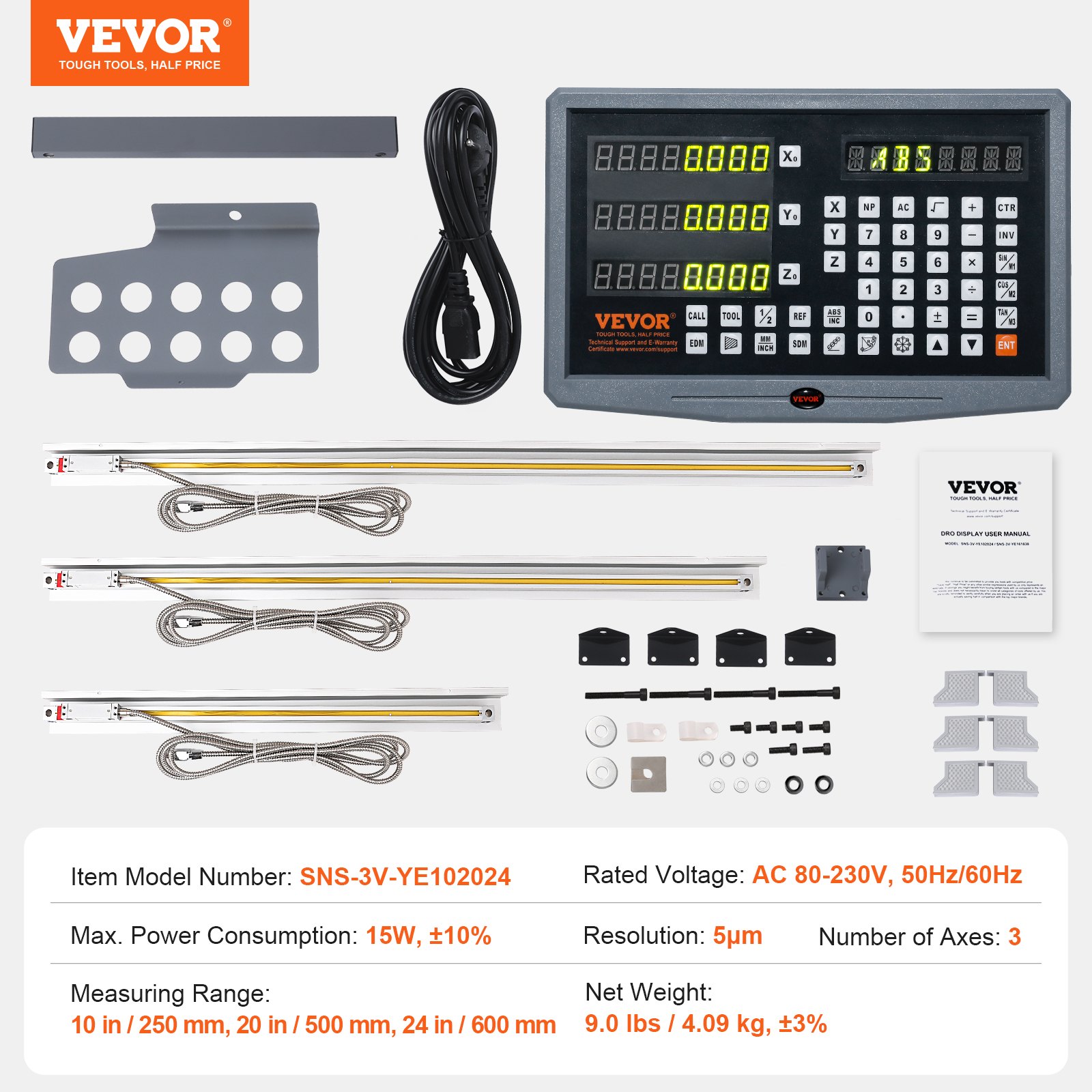

Specificatie
Artikelmodelnummer
SNS-3V-YE102024
Nominale spanning
AC 80-230V, 50Hz/60Hz
Max. stroomverbruik
15W, ±10%
Resolutie
5μm
Aantal assen
3
Meetbereik
10"/250 mm, 20"/500 mm, 24"/600 mm
Nettogewicht
4,09 kg, ±3%
Vragen en antwoorden
Typische vragen over producten: Is het product duurzaam? ...
I decided that a DRO was needed for the Boxford A that was purchased for my son as a renovation project. Knowing that at least one of the glass slides would need to be cut I didnt want to throw money away.
To my surprise my son found cutting and bracketing dead easy and quickly, the XY DRO is very precise and was setbup in no time.
A good buy
